本實用新型涉及實驗室設備領域,特別涉及科學實驗室專用通風柜。
通風柜的功能中最主要的是排氣功能,在化學實驗室中,實驗操作時產生各種有害氣體、臭氣、濕氣以及易燃、易爆、腐蝕性物質,為了保護使用者的安全,防止實驗中的污染物質向實驗室擴散,在污染源附近要使用通風柜,以往通風柜使用臺數較少,只在特別有害且危險的氣體及產生大量熱的實驗中使用。通風柜只擔負實驗臺的輔助功能??紤]到改善實驗環境,在實驗臺上進行的實驗逐漸轉移到通風柜內,這就要求在通風柜里要有最適于設備使用的功能。特別是大多新建的實驗室都要求有空調,因此在建筑的初步設計階段就要將通風柜的使用臺數納入空調系統的計劃。由于通風柜在生化實驗室中占有非常重要的位置,從改善實驗室環境、改善勞動衛生條件,提高工作效率等方面考慮,通風柜的使用臺數飛躍地增加。隨之而來的是通風管道,配管、配線、排風等都成為實驗室建設的重要課題。使用通風柜的最大目的是排出實驗中產生的有害氣體,保護實驗人員的健康,也就是說要有高度的安全性和優越的操作性。
中國實用新型專利,授權公告號為CN 206009387 U公開了一種改進型通風柜,屬于實驗設備領域。其解決的技術問題是現有通風柜產生的有毒物質危害實驗人員安全。本發明的技術方案為:通風柜,包括左側板、右側板、抽風機、擋板、儲物箱、工作臺、玻璃門以及導流板,左側板和右側板分別安裝在工作臺的兩端,擋板安裝在左側板和右側板之間,擋板的兩側分別設有玻璃門以及導流板,抽風機的吸氣端伸入腔室內,抽風機的排氣端伸出腔室外,儲物箱固定安裝在工作臺的底部。其有益效果是,實驗人員在進行實驗過程中,抽風機會將有毒有害氣體帶走,且氣流受到透明玻璃的阻擋,從而減少對實驗人員視覺的干擾,確保實驗人員人身安全。實際科學實驗進行時,需要打開玻璃,對實驗進行操作,玻璃雖然阻擋了有害氣體的溢出,但同時也阻礙了實驗人員對實驗進行必要的操作,降低實驗效率。
實用新型內容
本實用新型為了克服現有技術存在的技術問題,采用以下技術方案:
科學實驗室專用通風柜,包括通風柜本體,所述通風柜本體包括第一側板、第二側板、頂板、工作臺、背板,第一側板和第二側板分別安裝在工作臺的左右兩端,頂板安裝在左側板和右側板之間,頂板的左側與第一側板固定鏈接,頂板的右側與第二側板固定鏈接,頂板的前側活動設有滑動前窗,頂板的后側固定設有背板,第一側板、第二側板、頂板、工作臺、滑動前窗以及背板形成的空間為工作空間,所述頂板前側設有頂部進氣單元,所述頂部進氣單元包括頂部進風機,所述頂部進風機連接頂部進風通道,通過頂部進風通道的進氣口將室內空氣吸入至所述工作空間內;所述工作臺前側設有底部進氣單元,所述底部進氣單元包括底部進風機,所述底部進風機連接底部進風通道,通過底部進風通道的進氣口將室內空間吸入至所述工作空間內;所述頂板上設有排氣管道;所述頂板上固定安裝有導流板,所述導流板與所述頂板之間的角度在40°~60°之間,所述排氣管道設置在所述導流板內側。
上述結構中,通風柜通過安裝在頂部和底部的兩個進風單元的作用下將實驗氣體控制在柜體內;有效的氣流分配將通風柜工作空間與外部分離,確保工作人員呼吸區的潔凈氣流供給,保證工作人員在進行實驗操作時不受到有害氣體的影響。與頂板連接且相對頂板傾斜40°~60°的導流板可以確保通風柜氣體流動的均勻性,促進污染氣體的排出,從而最大程度上保障通風柜體的控污性能。
作為優選,所述工作空間內設有整體導流板,所述整體導流板豎直固定在所述工作臺上
作為優選,所述整體導流板由上下兩個導流板組成,其中下導流板設置為有若干引流孔的孔狀導流管。導流板下部的下導流板的引流孔設計可以在第一時間將工作區產生的污染氣體排出,并不同比重氣體均能有效排出,減少污染氣體在柜體內存在的時間。
作為優選,所述上導流板的長度等于下導流板的長度。
作為優選,所述頂部進風通道的進氣口為翼型進氣口。
作為優選,所述底部進風通道的進氣口為網狀進氣口。
作為優選,所述導流板上安裝有熒光燈。
作為優選,所述頂部進風機設為兩個,分別設在頂部進風通道的一側。
有益效果在于:本實用新型有效的氣流分配將通風柜工作空間與外部分離,確保工作人員呼吸區的潔凈氣流供給,保證工作人員在進行實驗操作時不受到有害氣體的影響。導流板下部的下導流板的引流孔設計可以在第一時間將工作區產生的污染氣體排出,并不同比重氣體均能有效排出,減少污染氣體在柜體內存在的時間。
附圖說明
為了更清楚地說明本實用新型具體實施方式或現有技術中的技術方案,下面將對具體實施方式或現有技術描述中所需要使用的附圖作簡單地介紹。在所有附圖中,類似的元件或部分一般由類似的附圖標記標識。附圖中,各元件或部分并不一定按照實際的比例繪制。

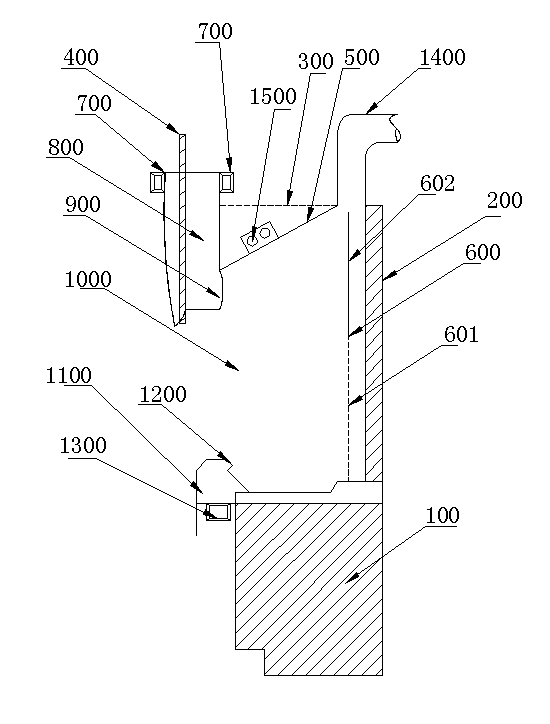

圖1 為本實用新型科學實驗室專用通風柜的左剖示意圖;

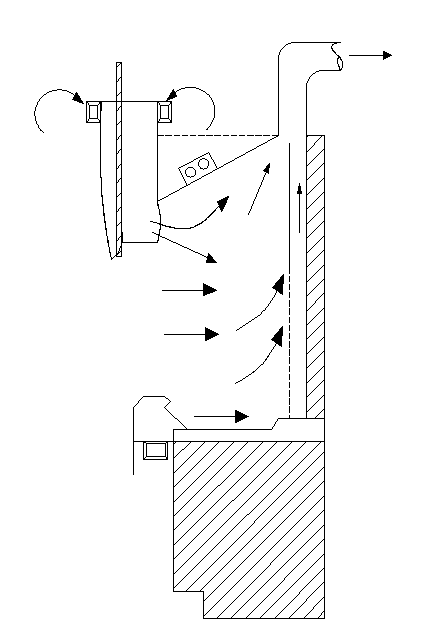

圖2為本實用新型科學實驗室專用通風柜的進風示意圖;
附圖標記
其中100、工作臺;200、背板;300、頂板;400、滑動前窗;500、導流板;600、整體導流板;601、上倒流板;602、下導流板;700、頂部進風機;800、頂部進風通道;900、頂部進風通道的進氣口;1000、工作空間;1100、底部進風通道;1200、進氣口;1300、底部進風機;1400、排風管道;
具體實施方式
實施例1:
如圖1所示,科學實驗室專用通風柜,包括通風柜本體,所述通風柜本體包括第一側板、第二側板、頂板300、工作臺100、背板200,第一側板和第二側板分別安裝在工作臺300的左右兩端,頂板300安裝在第一側板和第二側板之間,頂板300的左側與第一側板固定鏈接,頂板300的右側與第二側板固定鏈接,頂板300的前側活動設有滑動前窗400,頂板300的后側固定設有背板200,第一側板、第二側板、頂板300、工作臺100、滑動前窗400以及背板形成的空間為工作空間1000,所述頂板300前側設有頂部進氣單元,所述頂部進氣單元包括頂部進風機700,所述頂部進風機700連接頂部進風通道800,通過頂部進風通道800的進氣口將室內空氣吸入至所述工作空間1000內;所述工作臺100前側設有底部進氣單元,所述底部進氣單元包括底部進風機1300,所述底部進風機1300連接底部進風通道1100,通過底部進風通道1100的進氣口1200將室內空間吸入至所述工作空間1000內;所述頂板上設有排氣管道1400;所述頂板上固定安裝有導流板,所述導流板500與所述頂板300之間的角度在40°~60°之間,所述排氣管道1400設置在所述導流板內側。
如圖2所示,圖2中的箭頭表示風向,通風柜通過安裝在頂部和底部的兩個進風單元的作用下將實驗氣體控制在柜體內;有效的氣流分配將通風柜工作空間與外部分離,確保工作人員呼吸區的潔凈氣流供給,保證工作人員在進行實驗操作時不受到有害氣體的影響。與頂板300連接且相對頂板300傾斜40°~60°的導流板500可以確保通風柜氣體流動的均勻性,促進污染氣體的排出,從而最大程度上保障通風柜體的控污性能。
作為優選,所述工作空間內設有整體導流板600,所述整體導流板600豎直固定在所述工作臺100上。
作為優選,如圖1所示,所述整體導流板600由上下兩個導流板601、602組成,其中下導流板設置為有若干引流孔的孔狀導流管。導流板下部的下導流板的引流孔設計可以在第一時間將工作區產生的污染氣體排出,并不同比重氣體均能有效排出,減少污染氣體在柜體內存在的時間。十字對角的導流板設計確保排氣均勻無死角無回流。
作為優選,所述上導流板601的長度等于下導流板602的長度。
作為優選,所述頂部進風通道的進氣口900為翼型進氣口,翼型進氣口融入流體力學化設計,可使氣流平滑流入后通過工作區表面,后經過下部導流板排出,避免工作臺面湍流的產生.。
作為優選,所述底部進風通道的進氣口為網狀進氣口。
作為優選,如圖1所示,所述導流板500上安裝有熒光燈1500,如圖1所示,熒光燈1500設置在工作空間1000外進行照明,熒光燈1500安裝在工作空前1000外不影響氣流均勻性,頂部傾角設計提高工作區照明均勻度而不會影響工作人員。
通過上述實施例,可以看出,本實用新型有效的氣流分配將通風柜工作空間與外部分離,確保工作人員呼吸區的潔凈氣流供給,保證工作人員在進行實驗操作時不受到有害氣體的影響。導流板下部的下導流板的引流孔設計可以在第一時間將工作區產生的污染氣體排出,并不同比重氣體均能有效排出,減少污染氣體在柜體內存在的時間。
雖然以上描述了本實用新型的具體實施方式,但是本領域的技術人員應當理解,這些僅是舉例說明,本實用新型的保護范圍是由所附權利要求書限定的。本領域的技術人員在不背離本實用新型的原理和實質的前提下,可以對這些實施方式作出多種變更或修改,但這些變更和修改均落入本實用新型的保護范圍。
